產品名稱： JF660-xxx Ferrite sheet
發布日期： 2018-04-04
點擊數： 2860
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
JF660鎳鋅燒結鐵氧體片設計用WPC接收端，超薄設計，最薄可以最低0.065mm,性能穩定，低磁損，可替代市面上常用納米晶材料，為客戶研發設計提供完美的解決方案。
WPC無線充電模組
A4WP& WPC &NFC 三合一無線充電模組
Material characteristic
高磁導率，低磁損
超薄工藝，不受空間限制
柔性薄片，易于加工
環保無鹵配方
性能：
|
Part No. |
JF660-xxx |
||
|
Effective carrier frequency |
100KB Hz ～ 13.56MHz |
||
|
Permeability (@ 100KHz) |
μ` |
660 ±15% |
|
|
μ`` |
10 (≤15) |
||
|
Saturation magnetic flux density |
BS |
25℃ |
390 |
|
60℃ |
350 |
||
|
Operating temperature |
-40(℃) to +85(℃) |
||
|

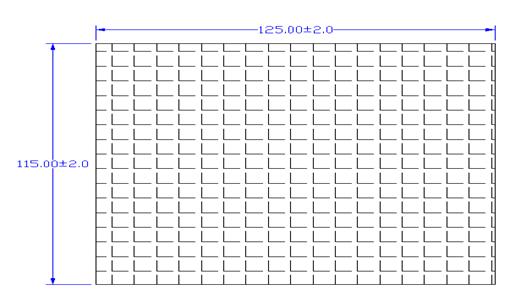

Dimensions (mm) |
115*125mm |
||

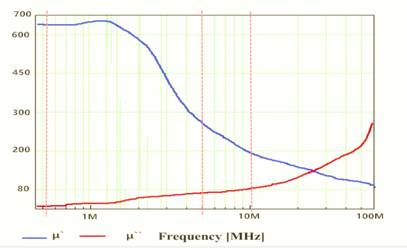

磁譜

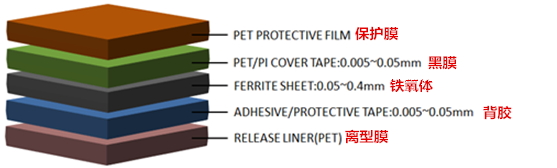

結構規格:
|
Part No. |
Size |
Total thickness |
Ferrite |
Cover Film |
Adhesive |
|
JF660-Z-P0005-F005-PS001 |
93*125mm |
0.065mm（±0.01mm） |
0.05mm |
0.01mm |
0.01mm |
|
JF660-Z-P001-F006-PS001 |
93*125mm |
0.08mm（±0.01mm） |
0.06mm |
0.01mm |
0.01mm |
|
JF660-Z-P001-F008-PS001 |
115*125mm |
0.1mm（±0.01mm） |
0.08mm |
0.01mm |
0.01mm |
|
JF660-Z-P001-F011-PS001 |
115*125mm |
0.13mm（±0.02mm） |
0.11mm |
0.01mm |
0.01mm |
|
JF660-Z-P003-F015-PS003 |
115*125mm |
0.21mm（±0.02mm） |
0.15mm |
0.03mm |
0.03mm |
|
JF660-Z-P003-F020-PS003 |
115*125mm |
0.26mm（±0.03mm） |
0.2mm |
0.03mm |
0.03mm |
|
JF660-Z-P003-F025-PS003 |
115*125mm |
0.31mm（±0.03mm） |
0.25mm |
0.03mm |
0.03mm |
|
JF660-Z-P003-F030-PS002 |
115*125mm |
0.36mm（±0.04mm） |
0.3mm |
0.03mm |
0.03mm |
