產品名稱： JF800-xxx Ferrite sheet（專用于大功率RX接收端）
發布日期： 2018-04-04
點擊數： 3053
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情

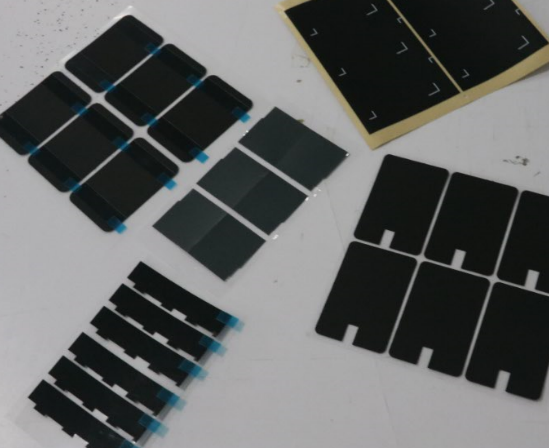

JF800燒結鐵氧體片設計用于大功率WPC接收端RX，超薄設計，最薄可以最低0.08mm,性能穩定，低磁損，可替代市面上常用納米晶材料，為客戶研發設計提供完美的解決方案。
|
應用 l WPC無線充電模組 l A4WP& WPC &NFC 三合一無線充電模組 Material characteristic l 高磁導率，低磁損，高BS l 超薄工藝，不受空間限制 l 柔性薄片，易于加工 l 環保無鹵配方
|
 |
性能：
Part No.
JF800-xxx
Effective carrier frequency
100KB Hz ～ 13.56MHz

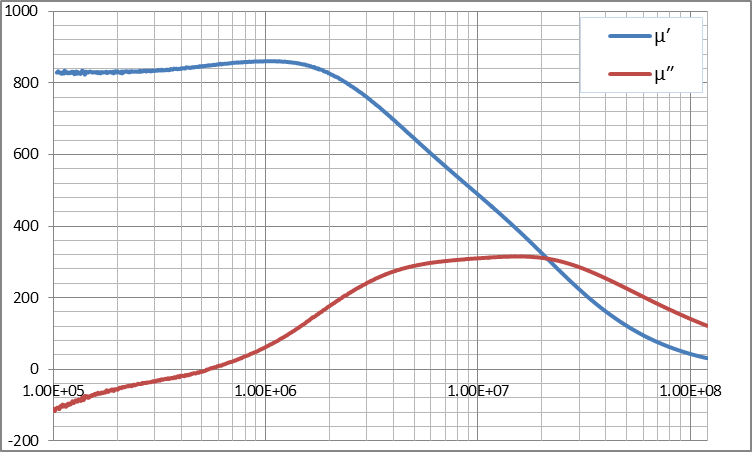

Permeability (@ 100KHz)
μ`
800 ±15%
μ``
20 (≤30)
Saturation magnetic flux density
BS
25℃
600
60℃
500
Operating temperature
-40(℃) to +85(℃)

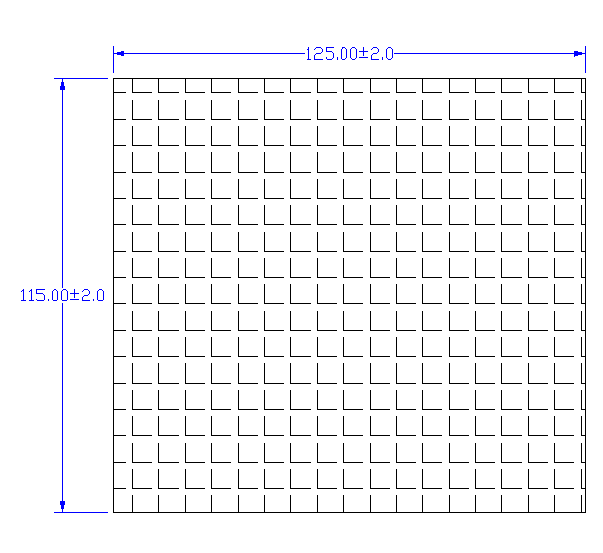

Dimensions (mm)
115*125mm
結構規格：
Part No.
Size
Total thickness
Ferrite
Cover Film
Adhesive
JF800-P001-F006-PS001
93*125mm
0.08mm（±0.01mm）
0.06mm
0.01mm
0.01mm
JF800-P001-F008-PS001
115*125mm
0.1mm（±0.01mm）
0.08mm
0.01mm
0.01mm
JF800-P001-F011-PS001
115*125mm
0.13mm（±0.02mm）
0.11mm
0.01mm
0.01mm
JF800-P003-F015-PS003
115*125mm
0.21mm（±0.02mm）
0.15mm
0.03mm
0.03mm
