產品名稱： WE-EM95 -xxx Ferrite sheet（專用于RX接收端）
發布日期： 2018-04-04
點擊數： 3010
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
WE-EM95燒結鐵氧體片設計用于大功率WPC接收端RX，超薄設計，厚度有0.3mm/0.45mm兩個選擇，低磁損，用途廣泛，可切割成各種形狀，滿足不同客戶需求。
|
應用 l WPC無線充電模組 Material characteristic l 高磁導率，低磁損，高BS l 輕薄工藝，不受空間限制 l 柔性薄片，易于加工 l 環保無鹵配方
|
 |
性能：
Part No.
WE-EM95-xxx
Effective carrier frequency
100KB Hz ～ 13.56MHz

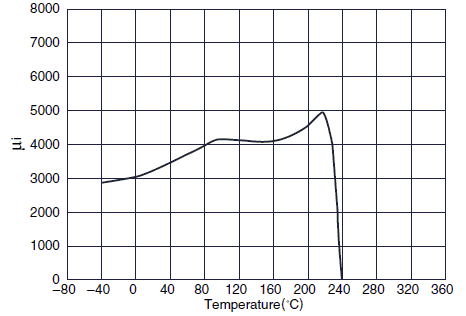

Permeability (@ 100KHz)
μ`
3300 ±15%
μ``
36 (≤50)
Saturation magnetic flux density
BS
25℃
600
60℃
500
Operating temperature
-40(℃) to +85(℃)
Dimensions (mm)
定制
常用規格：
常用規格：
|
4832(總厚度0.4mmT) |
|
AR50(總厚度0.55mmT)
|
|
Part No. |
Size |
Total thickness |
Ferrite |
Cover Film |
Adhesive |
|
WE-EM95-4832T03 |
48*32mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-4636T03 |
46*36mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-4432T03 |
44*32mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR50T03 |
直徑50mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR35T03 |
直徑35mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR38T03 |
直徑38mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR45T05 |
直徑45mm |
0.55mm（±0.03mm） |
0.45mm |
0.05mm |
0.05mm |
|
WE-EM95-AR50T05 |
直徑50mm |
0.55mm（±0.03mm） |
0.45mm |
0.05mm |
0.05mm |
